怎樣檢修電路板中的VCC短路故障

來源:昌昇自動化時間:2022-01-04



       在電路板維修中,如果碰到VCC電源短路的故障是一件令人頭痛的事,因?yàn)椴⒙?lián)在VCC和GND之間的元件實在太多,有芯片、有電容、有晶體管,哪一個都有可能短路,錫點和銅箔也可能短路。一般維修人員會將元件一個個拆下來,直到拆下某個元件后短路排除為止,如果運氣不好的話,整個板上的元件拆得差不多了也找不到故障,不但找不到故障,還會把電路板損壞。

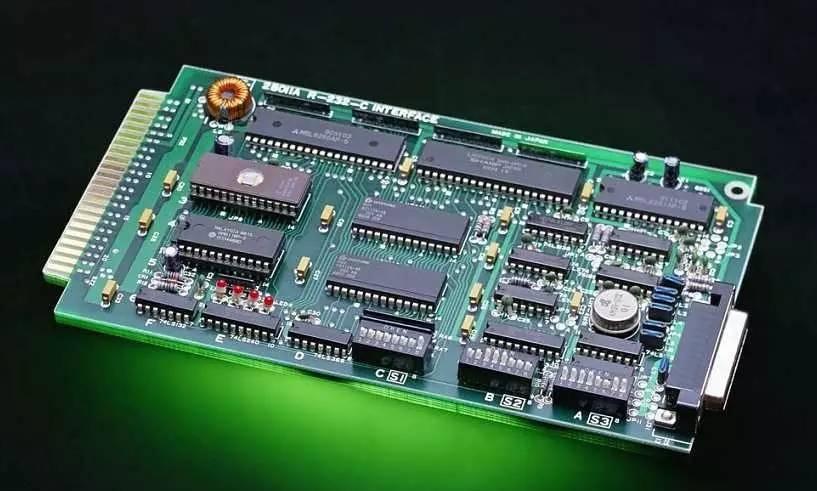

怎樣檢修電路板中的VCC短路故障


        以下給大家介紹一些較為省事的辦法。


        對于電路板上插件電容可以用斜口鉗剪斷一只腳(注意從中間剪斷,不要齊根剪斷或齊電路板剪斷),插件IC可以將電源VCC腳剪斷,當剪斷某一個腳時短路消失,則某個芯片或電容短路。如果是貼片IC,可將IC的電源腳用電烙鐵熔化焊錫后翹起,使其離開VCC電源。更換短路元件后將剪斷處或翹起處重新焊好即可,如果是并在電源VCC兩端的貼片電容,可用熱風焊臺將其一個個吹下,拆下一個就用萬用表量一下,直到拆到不短路為止。


        還有一種比較快速的方法,但要用到特別的儀表----毫歐表。我們知道,線路板上的銅箔也是有電阻的,如果PCB上銅箔厚度是35um,印制線寬1mm,則每10mm長,其電阻值為5mΩ左右,這么小的阻值,用普通的萬用表是測不出來的,用毫歐表則可以測量。我們假設某一個元件短路,用普通萬用表測得都是0Ω,用毫歐表測得則可能是幾十毫歐到幾百毫歐,我們將表筆剛好放在短路元件兩腳上測量時,得到的阻值一定最小(因?yàn)槿绻旁谄渌赡_上測量時,得到的阻值還包括了電路板上銅箔走線的阻值),這樣我們通過比較毫歐表的阻值差異,當測到某個元件(如果是焊錫或銅箔有短路亦同此理)得到的阻值最小時,則該元件就是重點懷疑對象了。通過這種方法就可以快速找到故障點
